玩转Redis-HyperLogLog原理探索

Joe.Ye • 2023-04-01 • Redis

上文《玩转Redis-HyperLogLog统计微博日活月活》介绍了牛逼哄哄的HyperLogLog，传入元素数量或体积非常大时，HLL所需空间固定且很小。12kb内存可计算接近 2^64 个不同元素的基数。如此厉害，怎能不继续深入探索呢？

PS：看完这篇文章，你会发现HyperLogLog能统计的基数值实际并不是 2^64

名词解释

  • 基数：集合中不重复元素的个数
  • HLL：HyperLogLog 的简写

伯努利试验

介绍HyperLogLog底层原理前，我们先了解下伯努利试验（援引百度百科）。

伯努利试验（Bernoulli experiment）是在同样的条件下重复地、相互独立地进行的一种随机试验。

其特点是该随机试验只有两种可能结果：发生或者不发生。我们假设该项试验独立重复地进行了n次，那么就称这一系列重复独立的随机试验为n重伯努利试验，或称为伯努利概型。

以抛硬币为例，每次抛硬币出现正面的概率都是50%。假设一直抛硬币，直到出现正面，则一个伯努利试验结束；

假设第1次伯努利试验抛硬币的次数为K1，第n次伯努利试验抛硬币的次数为Kn。我们记录这n次伯努利试验的最大抛硬币次数为K_max；

结合极大似然估算法，我们能得到估算关系 n = 2^(K_max)。当然，用这种方式计算的结果会有较大的偏差，HyperLogLog内部运用了分桶平均、调和平均、偏差修正等一系列数学优化方案，涉及较复杂的数学算法，此处暂不深入研究。

n重伯努利试验

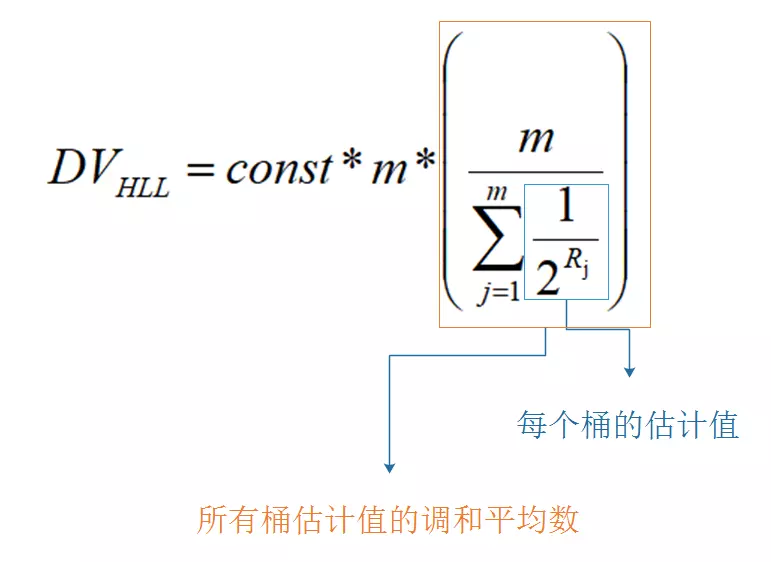

下图的计算公式引自网络：HLL计算公式

HLL计算公式

HyperLogLog结构

HyperLogLog总体分为2大部分：对象头、寄存器（桶）。

HYLL E N/U Cardin.
4 字节 1 字节 3 字节 8 字节

HLL源码中结构体定义如下：

struct hllhdr {
    char magic[4];       /* "HYLL"，对应源码注释中的HYLL*/
    uint8_t encoding;    /* HLL_DENSE or HLL_SPARSE.稀疏/密集存储结构标记，对应源码注释中的E */
    uint8_t notused[3];  /* 保留3字节备用，目前未使用，值为0，对应源码注释中的N/U */
    uint8_t card[8];     /* Cached cardinality（基数缓存）, little endian. 对应源码注释中的Cardin，cardinality<基数> */
    uint8_t registers[]; /* Data bytes. */
};

HyperLogLog底层结构有 dense（密集存储结构） 和 sparse（稀疏存储结构） 2种，无论哪种存储结构，都有一个 16 byte 的对象头（header）

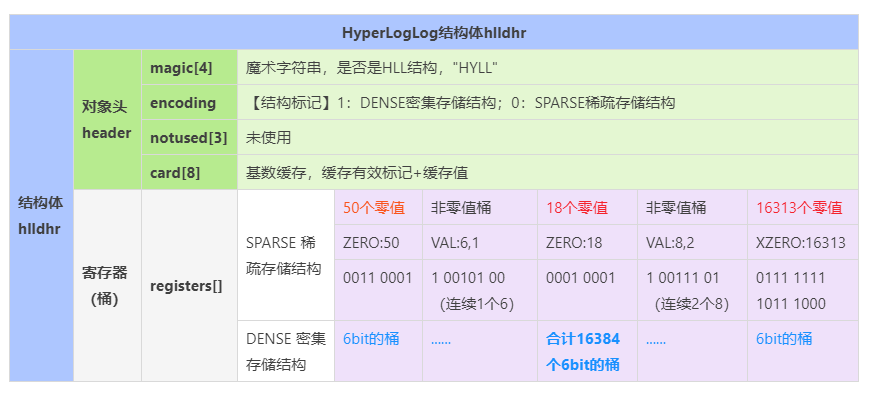

HLL存储结构

HyperLogLog对象头（HLL header）

magic魔术字符串

从定义看，magic占用 4 byte ，存储的是“HYLL”标记，那么它究竟有什么用呢？使用过HyperLogLog的同学肯定对下面这个异常不陌生：

127.0.0.1:6379> set key1 e1
OK
127.0.0.1:6379> pfadd key1
(error) WRONGTYPE Key is not a valid HyperLogLog string value.

127.0.0.1:6379> pfadd hll1 a
(integer) 1
127.0.0.1:6379> get hll1
"HYLL\x01\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x80q\xa6\x84NW"

当我们对一个普通字符串使用pfadd指令时，会提示string value 不是HyperLogLog类型

由于HyperLogLog底层结构也是string，那么Redis如何区分一个string仅仅是基础的字符串还是HyperLogLog呢？

原来在执行pf相关指令前，会调用方法isHLLObjectOrReply()检查 value对象是否是 HyperLogLog结构，如果不是则说明不是HyperLogLog结构，就会返回上述WRONGTYPE异常

isHLLObjectOrReply()其中一项校验就是检查 value 的magic魔术字符串是否是"HYLL"，不是则说明不是HyperLogLog结构

细心的同学一定发现了，使用get指令获取HyperLogLog对象的值时，对象头是以"HYLL"开头的

注意：如果pfcount 一个 不存在的 key，返回结果是0

encoding存储结构标记

encoding：单字节编码，HyperLogLog数据类型时值为0或1：

  • 1表示 DENSE 密集存储结构；
  • 0表示 SPARSE 稀疏存储结构；

先前提到的isHLLObjectOrReply()方法在检查value对象是否是 HyperLogLog结构时，也会检查 encoding值：

  • 检查encoding的值是否是0或1，不是则说明不是HyperLogLog结构
  • 如果是密集存储结构，还需要校验对象长度是否和密集计数器长度相同
# HyperLogLog源码-校验encoding值
# HLL_MAX_ENCODING定义值为1，有趣的是此处不是用的(encoding !=0 || encoding != 1)，而是直接(encoding > 1)
if (hdr->encoding > HLL_MAX_ENCODING) goto invalid;

notused和Cardin

  • notused：未使用的3个字节，目前未使用，值为0
  • Cardin：The "Cardin." field is a 64 bit integer。8字节的 基数缓存，正因为有了基数缓存，才让pfcount更加高效

基数缓存

在执行pfcount指令时，会返回HLL对象的基数，那么这个基数是如何存储及返回的呢？让我们一探究竟：

HLL的对象头中有个Cardin基数缓存，存储着HLL的基数，便于快速返回基数值

HyperLogLog 的基数值是由 16384个寄存器（寄存器又可叫做桶，每个桶6bit）的基数值进行调和平均并修正而来。如果有桶位基数值改变，则将基数缓存标记置为过期，需要特别注意的是，此时并不会重新计算基数值，需等执行pfcount指令时才重新计算并刷新缓存

// 1左移14位（2^14），值为 16384；

#define HLL_P 14 /* The greater is P, the smaller the error. */

#define HLL_REGISTERS (1<<HLL_P) /* With P=14, 16384 registers. */

执行pfcount指令时，先判断基数缓存是否过期，未过期则直接返回缓存值，已过期则重新计算并缓存后再返回

但是这个基数并不一定是最新的，如果card最高位是0，则说明缓存有效。card共8字节即64位，1bit标记缓存是否有效，63bit存储基数值

// pfcount 核心逻辑

void pfcountCommand(client *c) {

    if (多key) {
        // 合并多个HLL后计算基数并返回（注意：不是基数值之和）；
    }

    if (单key且value不存在) {
        // 单key且value不存在返回0；
    } else { // 单key且value存在

        if (HLL_VALID_CACHE(hdr)) {// 缓存有效
            // 直接返回基数缓存值；
        } else {// 缓存无效
            // 计算基数值；
            // 更新基数缓存标记及基数缓存值；
        }
    }
}
// HLL_INVALIDATE_CACHE：将基数缓存置为失效状态（最高位设置为1）
#define HLL_INVALIDATE_CACHE(hdr) (hdr)->card[7] |= (1<<7)

// HLL_VALID_CACHE：校验缓存是否有效
// 最高位如果为0，表示缓存有效，pfcount查询基数时直接返回缓存值
#define HLL_VALID_CACHE(hdr) (((hdr)->card[7] & (1<<7)) == 0)

pfadd底层逻辑

pfadd key value

HLL有2^14 = 16384个桶，每个桶有 6 bit；

pfadd时需要计算2个值：桶位（寄存器编号） regnum、桶值（寄存器计数值）count

  • 使用MurmurHash64A算法对value进行hash，结果为64bit的hash值（比特串）
  • 取hash值的前14位（低14位，从右边开始计算）用于计算桶编号，将14位的二进制值转为10进制，这个值就是 regnum
  • 从hash值第15位开始，统计第一个1出现的位置（从1开始计数）（源码中写的是连续0的个数+1），此值为 count，count最大为50
  • 根据 regnum 查询 对应桶位先前的值 oldcount
  • 如果 count 值大于 oldcount，则更新值为count

让我们看个实际的例子：

假设hash值是 ：{此处省略45位}01100 00000000000101

  • 前14位的二进制转为10进制，值为5（regnum），即我们把数据放在第5个桶
  • 后50位第一个1的位置是3，即count值为3
  • registers[5]取出历史值oldcount
  • 如果count > oldcount，则更新 registers[5] = count
  • 如果count <= oldcount，则不做任何处理

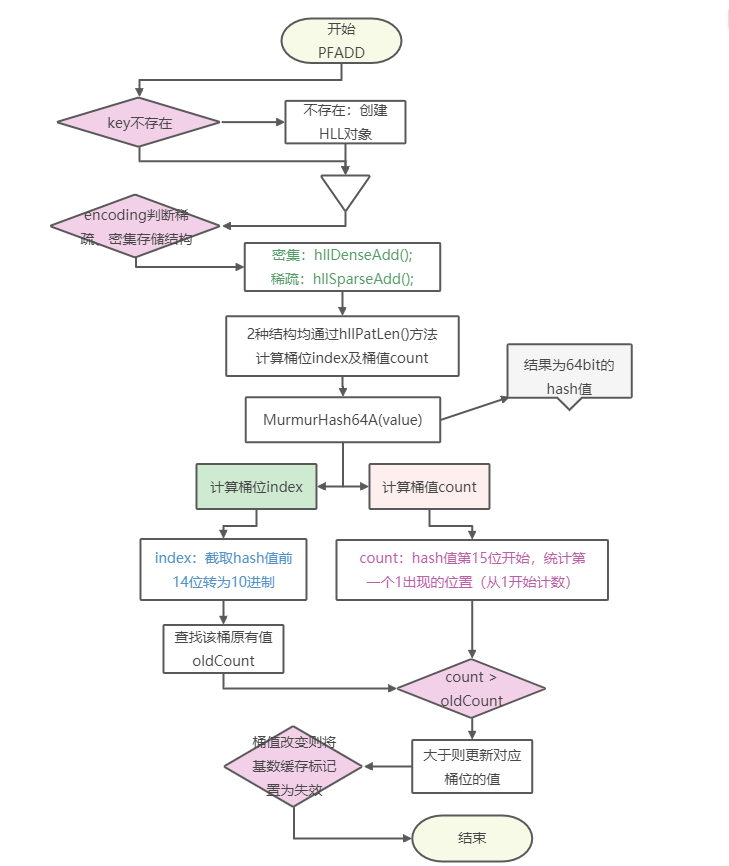

HLL pfadd底层逻辑

密集存储结构和稀疏存储结构

前文我们提到，HLL底层有2种存储结构：稀疏和密集。

密集存储结构

密集存储结构相对很简单，由连续的16384个寄存器（桶）拼接而成，每个桶6 bit

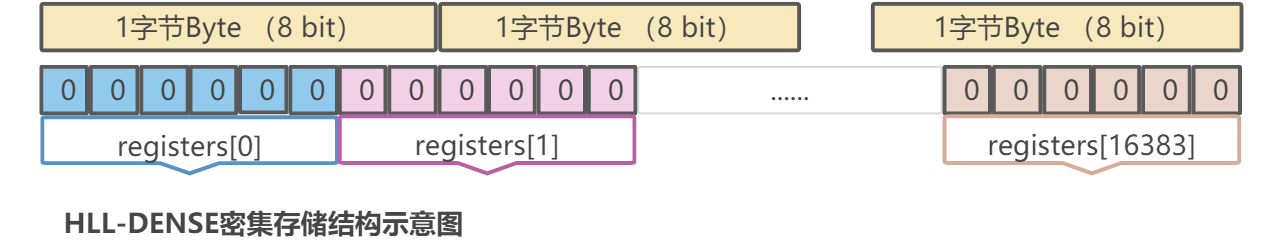

HLL密集存储结构

但由于一个桶只有6 bit，在计算一个桶的计数值时，可能需要 2个桶拼接计算，即会涉及到2个字节。

需要注意的是，HHL的字节都是左低位右高位，我们平时计算使用的字节都是左高位右低位（如二进制 0101 表示 十进制 5），所以需要倒置后进行计算。我们来个简单的图理解下，寄存器registers表示HLL的存储单元，字节buffer是底层存储结构。

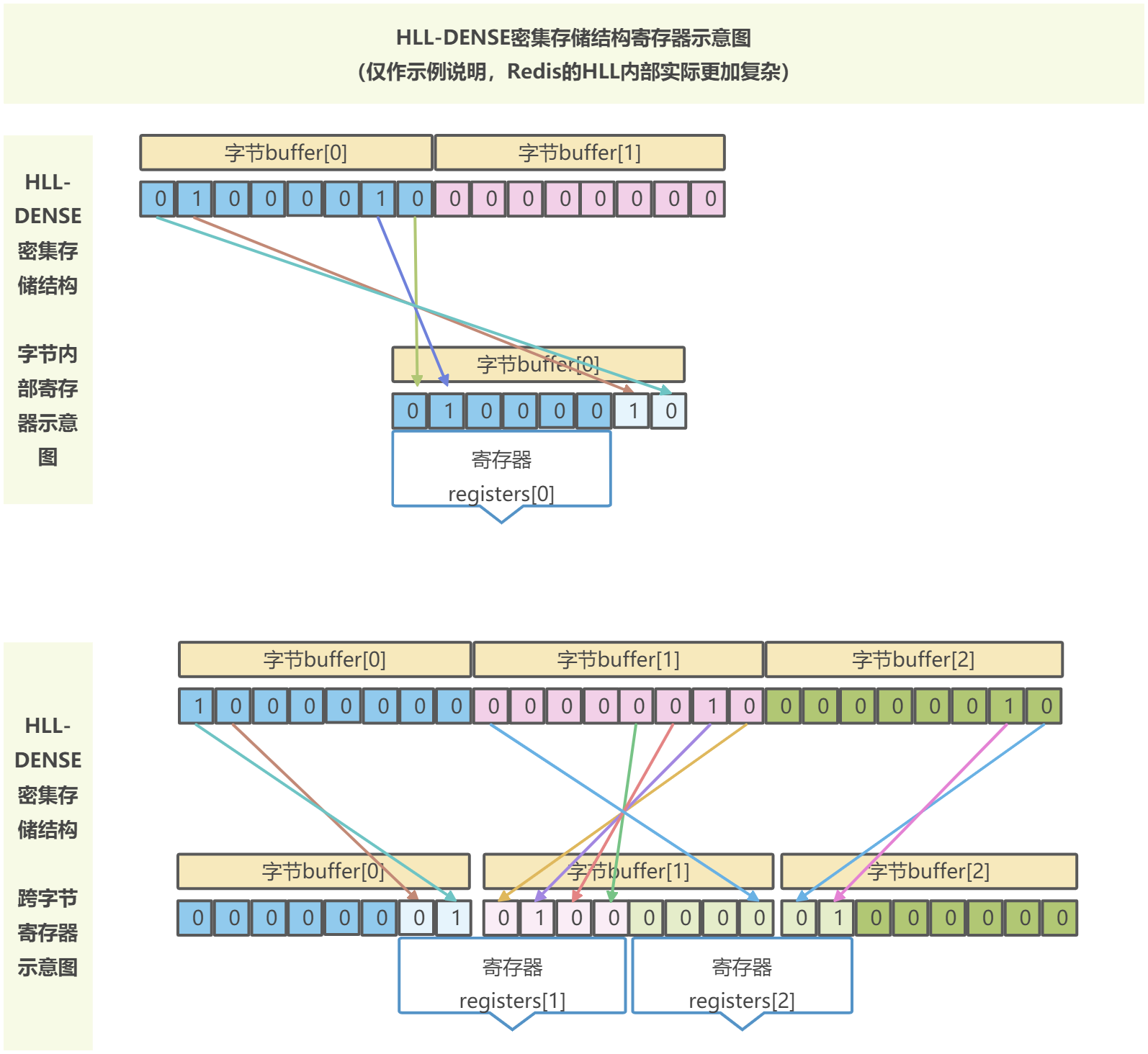

HLL密集存储结构寄存器示意图

以上图例仅为方便理解，HLL实际存储计算方式更加复杂，有兴趣的同学可以看看以下源码：

/* Store the value of the register at position 'regnum' into variable 'target'.
 * 'p' is an array of unsigned bytes. */

/*
  获取密集存储结构指定寄存器的值
  target：变量，用户存放指定寄存器编号regnum目前的计数值；
  p：寄存器；
  regnum：寄存器编号；
*/
#define HLL_BITS 6 /* Enough to count up to 63 leading zeroes. */
#define HLL_REGISTER_MAX ((1<<HLL_BITS)-1)

#define HLL_DENSE_GET_REGISTER(target,p,regnum) do { \
    uint8_t *_p = (uint8_t*) p; \
    unsigned long _byte = regnum*HLL_BITS/8; \
    unsigned long _fb = regnum*HLL_BITS&7; \
    unsigned long _fb8 = 8 - _fb; \
    unsigned long b0 = _p[_byte]; \
    unsigned long b1 = _p[_byte+1]; \
    target = ((b0 >> _fb) | (b1 << _fb8)) & HLL_REGISTER_MAX; \
} while(0)

/* Set the value of the register at position 'regnum' to 'val'.
 * 'p' is an array of unsigned bytes. */

/*
  密集存储结构 设置寄存器指定编号（桶位）的值
  p：寄存器；
  regnum：寄存器编号；
  val：待设置的计数值；
*/
#define HLL_DENSE_SET_REGISTER(p,regnum,val) do { \
    uint8_t *_p = (uint8_t*) p; \
    unsigned long _byte = regnum*HLL_BITS/8; \
    unsigned long _fb = regnum*HLL_BITS&7; \
    unsigned long _fb8 = 8 - _fb; \
    unsigned long _v = val; \
    _p[_byte] &= ~(HLL_REGISTER_MAX << _fb); \
    _p[_byte] |= _v << _fb; \
    _p[_byte+1] &= ~(HLL_REGISTER_MAX >> _fb8); \
    _p[_byte+1] |= _v >> _fb8; \
} while(0)

稀疏存储结构

为什么会有稀疏存储结构呢？试想一下，在HLL初始化后，仅少量数据存入，此时大量的寄存器register（桶）的值都是0，大量的6bit寄存器空间也就完全浪费了。

Redis采用了如下opcode（指令）极致优化空间占用：

ZERO：表示连续多少个桶计数为0（桶数最大64）

  • 前2位：标志位00
  • 后6位：表示桶数
  • 占用1字节

XZERO：表示连续多少个桶计数为0（桶数最大16384）

  • 前2位：标志位01
  • 后14位：表示桶数
  • 占用2字节

VAL：表示连续xx个计数为v的桶

  • 前1位：标志位1
  • 中间5位：表示值
  • 最后2位：表示桶数
  • 占用1字节
  • 示例：1vvvvvxx，xx值最大32，vvvvv数值+1

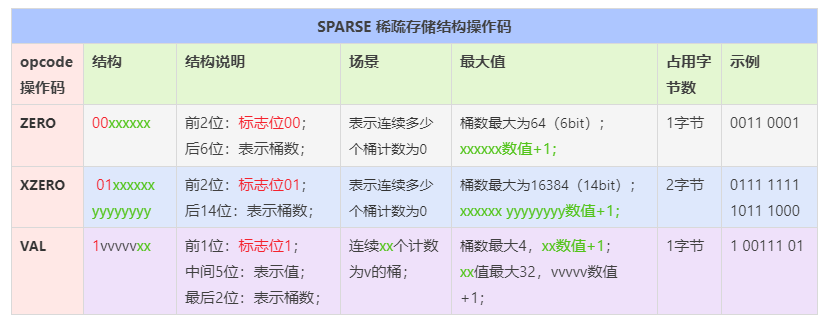

HLL稀疏存储结构操作码

现在回过头来看看先前的HLL结构图是不是就更清晰了呢。

HLL稀疏存储结构

稀疏存储结构何时转为密集存储结构

转换条件有2个，满足任意一个就会立即转换：

  • 任意一个寄存器的值从32变成33（前面已经提到，稀疏存储结构下val的最大值是 32，代码中对应变量是HLL_SPARSE_VAL_MAX_VALUE = 32）
  • 稀疏存储占用的总字节数超过 3000 字节（这个阈值可以通过redis.conf配置文件的hll-sparse-max-bytes进行调整）

注意：

  • 稀疏转为密集存储结构是不可逆的
  • hll-sparse-max-bytes配置超过16000就没有意义了，如果CPU资源足够，但内存资源紧张时，建议设置成10000
# this limit, it is converted into the dense representation.
#
# A value greater than 16000 is totally useless, since at that point the
# dense representation is more memory efficient.
#
# The suggested value is ~ 3000 in order to have the benefits of
# the space efficient encoding without slowing down too much PFADD,
# which is O(N) with the sparse encoding. The value can be raised to
# ~ 10000 when CPU is not a concern, but space is, and the data set is
# composed of many HyperLogLogs with cardinality in the 0 - 15000 range.

hll-sparse-max-bytes 3000

HyperLogLog引发的思考

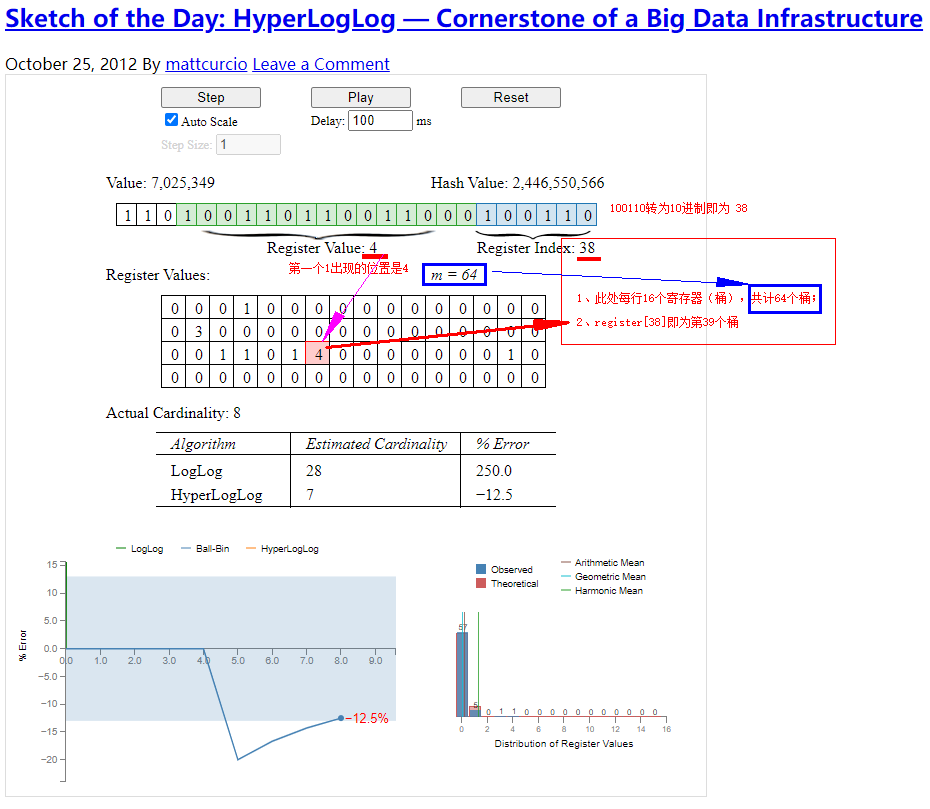

首先补充一个非常实用的网站，可以在线动态观察HyperLogLog算法：http://content.research.neustar.biz/blog/hll.html

HyperLogLog算法在线动态观察

需要注意的是，此网站 value hash后的值是24位，不是HyperLogLog MurmurHash64A()后的64位，不过也不影响观察学习其原理了。

pf 的内存占用为什么是 12k？

HyperLogLog实际使用了2^14 = 16384个桶，每个桶6bit，最大占用内存即2^14 * 6 / 8 = 12288 Byte = 12 KB（不多不少刚好12KB）。

补充1：HyperLogLog实际最大存储空间

HyperLogLog实际占用的空间为【header】 + 【寄存器所占用的空间】，所以HyperLogLog实际占用空间会比12KB略多一点儿。

补充2：HyperLogLog实际最小存储空间

HyperLogLog最小存储空间是多少呢？当HHL基数为1时，1字节表示基数，XZERO占用2字节表示余下所有的零值计数器，所以 HyperLogLog最小存储空间是3字节略多一点儿（算上header占用）。

HyperLogLog最大统计的数量是 2^64 吗？

MurmurHash64A算法对value进行hash，结果为64bit的hash值，64位二进制最大表示的十进制是 2^64 ，所以最大可统计基数值就是 2^64 了吗？

但还需要注意的是，header中8字节的基数缓存Cardin，1位表示缓存是否有效，63位表示基数值，所以HyperLogLog实际能统计的最大数量是 2^63。

稀疏存储结构为什么既有ZERO又有XZERO呢？

  • ZERO：表示连续多少个桶计数为0（桶数最大64）；
  • XZERO：表示连续多少个桶计数为0（桶数最大16384）；

因为1个寄存器6bit，最多可表示2^6 = 64个 零值计数器，所以需要XZERO来表示更多的零值计数器。

我们能从HyperLogLog中学到什么？

需要才计算

在计算基数缓存时，HLL并没有在每次寄存器更新时就计算，而是执行pfcount指令时才计算基数值并缓存。

HLL不立即计算本质上是因为pfadd的执行频率远高于pfcount，所以我们也不能一味的采用此种思想。适合的才是最好的。

存储结构转换

为了最大化节省内存空间，也算是煞费苦心了。

HyperLogLog怎么读？

学原汁原味的读音，可前往YouTube的 Redis University 频道拜听《Redis HyperLogLog Explained》

读音：[ˈhaɪpərlɔːɡlɔːɡ]
